Spessoramento Ingranaggi Softair: Guida Completa per un Gearbox Perfetto

Spessoramento Ingranaggi Softair: Guida Completa per un Gearbox Efficiente

Lo spessoramento degli ingranaggi nelle repliche da softair è una delle operazioni più importanti per garantire affidabilità, silenziosità e durata del gearbox.

Un corretto setup non riguarda solo la distanza tra gli ingranaggi, ma coinvolge l’intero sistema di trasmissione: pignone motore, ingranaggio conico, centrale e settoriale, cremagliera del pistone, boccole e struttura del gearbox.

In questa guida analizziamo tutte le considerazioni fondamentali per ottenere uno spessoramento funzionale, evitando errori comuni e senza legarci a un metodo specifico.

Cos’è lo spessoramento nel softair?

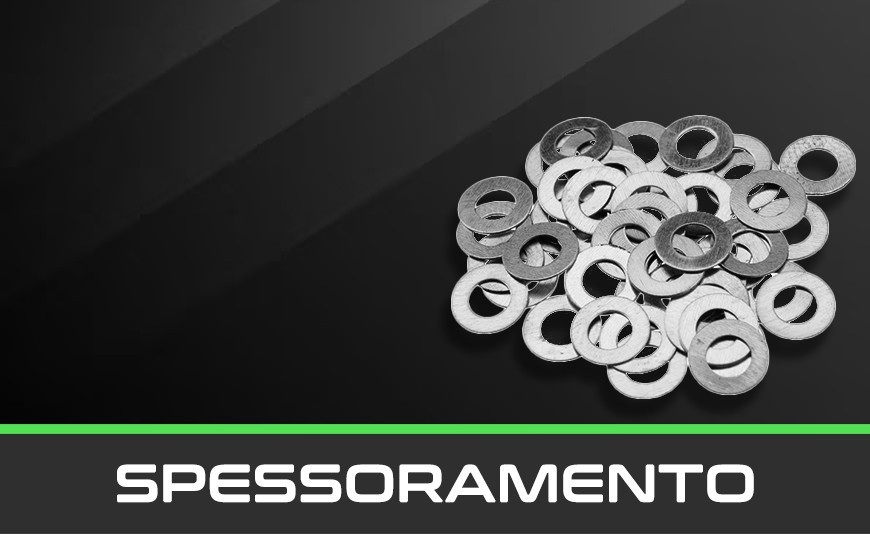

Lo spessoramento (shimming) è l’operazione con cui si regolano i giochi verticali degli ingranaggi nel gearbox tramite rondelle calibrate (shim), per ottenere:

• ✔ Corretto accoppiamento tra gli ingranaggi
• ✔ Riduzione degli attriti
• ✔ Minore rumorosità
• ✔ Migliore efficienza meccanica
• ✔ Maggiore durata dei componenti

Un gearbox ben spessorato lavora in modo fluido, senza vibrazioni anomale o sforzi eccessivi sul motore.

Componenti Coinvolti nello Spessoramento

Lo spessoramento corretto è un equilibrio tra più elementi meccanici, non solo tra i tre gear principali.

1️⃣ Pignone Motore

Il pignone deve ingaggiare correttamente il bevel gear.

Un accoppiamento errato può causare:

• Rumore eccessivo
• Consumo prematuro dei denti
• Vibrazioni
• Surriscaldamento del motore

Il pignone va sempre considerato durante le verifiche, perché influenza direttamente la posizione del conico.

2️⃣ Ingranaggio Conico, Centrale e Settoriale

I tre ingranaggi principali devono:

• Avere il minimo gioco verticale possibile senza essere compressi
• Girare liberamente senza punti di frizione
• Accoppiarsi tra loro senza forzature laterali

È fondamentale controllare il contatto tra i piatti laterali degli ingranaggi e le pareti del gearbox.

3️⃣ Cremagliera del Pistone

Un errore comune è spessorare ignorando la cremagliera del pistone.

Il settoriale deve:

• Ingranare correttamente con i denti del pistone
• Non lavorare troppo alto o troppo basso
• Non creare angoli anomali di contatto

Se il settoriale è regolato solo in funzione dello spur e non del pistone, si possono avere:

• Consumo irregolare dei denti
• Rottura precoce del pistone
• Perdita di efficienza

Lo spessoramento deve quindi tenere conto anche della linea di ingaggio con la cremagliera.

4️⃣ Boccole o Cuscinetti

Le boccole (bushing) o cuscinetti influenzano:

• Allineamento degli ingranaggi
• Stabilità sotto carico
• Attrito complessivo

Devono essere:

• Perfettamente inserite nel gearbox
• Non lasche
• Non inclinate

Un’installazione errata rende inutile anche il miglior lavoro di spessoramento.

5️⃣ Attriti tra Piatti degli Ingranaggi e Gearbox

Ogni ingranaggio ha due superfici laterali (piatti).

Se troppo vicine alle pareti del gearbox possono generare:

• Attrito
• Perdita di efficienza
• Surriscaldamento

L’obiettivo è trovare il compromesso ideale: minimo gioco verticale senza compressione laterale e senza contatto diretto tra i piatti.

Considerazioni Fondamentali per un Gearbox Funzionale

✔ 1. Il gioco verticale deve essere minimo ma presente

Un ingranaggio completamente bloccato crea attrito.
Un ingranaggio troppo libero crea rumore e instabilità.

✔ 2. Gli ingranaggi devono girare liberi a gearbox chiuso

La verifica va fatta sempre:

• Con gearbox completamente chiuso
• Con tutte le viti serrate
• Con boccole già in sede

Molti errori nascono dal controllare il movimento con gearbox aperto.

✔ 3. Il sistema va valutato nel suo insieme

Non si spessora un ingranaggio alla volta in modo isolato:

• Il conico influenza il centrale
• Il centrale influenza il settoriale
• Il settoriale influenza il pistone
• Il pignone influenza il bevel
• Viceversa

È un sistema interdipendente.

✔ 4. Rumore non significa sempre spessoramento errato

La rumorosità può dipendere anche da:

• Altezza motore
• Qualità del pignone
• Tipo di dentatura
• Accoppiamento cremagliera-sector

Lo spessoramento è solo una parte del sistema.
Se una parte del sistema non accoppia correttamente con un’altra per incompatibilità, si può incorrere in usura prematura del componente.

Errori Comuni nello Spessoramento Softair

• ❌ Spessorare ignorando il pignone motore
• ❌ Non considerare la cremagliera del pistone
• ❌ Stringere il gearbox senza ricontrollare la rotazione
• ❌ Usare spessori di qualità scadente
• ❌ Non verificare l’attrito tra piatti e scocca

Benefici di uno Spessoramento Corretto

Un gearbox ben regolato offre:

• ✔ Maggiore durata degli ingranaggi
• ✔ Minore stress sul motore
• ✔ Migliore risposta al grilletto
• ✔ Riduzione dei consumi elettrici
• ✔ Maggiore affidabilità nel tempo

Conclusione

Lo spessoramento degli ingranaggi nel softair non è un semplice inserimento di rondelle, ma un lavoro di equilibrio meccanico che coinvolge:

• Pignone motore
• Bevel, spur e sector gear
• Cremagliera del pistone
• Boccole
• Attriti laterali nel gearbox

Non esiste un unico metodo valido per tutte le configurazioni: ogni replica richiede valutazioni specifiche in base ai componenti installati.

Un approccio tecnico, sistemico e paziente è la chiave per ottenere un gearbox fluido, silenzioso e duraturo.
